泵的軸承托架上，都采用了油位計裝置．在正常供油的情況下。能始終保持油位面的恒定不變．

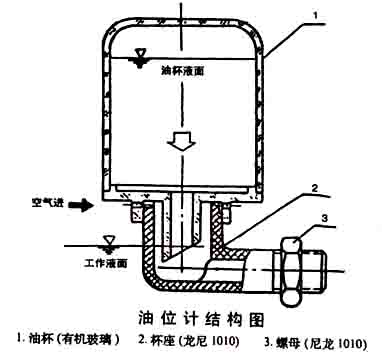

  油位計的結構見示意圖．

  這種油位計是依據在大氣壓強作用下，產生等壓面原理工作的．當工作液面下降時，油杯的出油坡口便暴露在大氣中．空氣通過油杯止口處四個小孔及杯座上一小槽進入油杯內腔，油在油柱靜壓力作用下流出油杯，油杯液面下降，油杯中流出的油使得工作液面回升到標定的位置，這時也正好淹沒了出油坡口，空氣進不去。油杯內腔為負壓，抵消了油位柱的靜壓力．油不再流出．如此反復循環，直至油杯中的油用完為止．

    油位計結構簡單，安全可靠，使用和保養方便．油位計的油杯可以向上拔出，等油杯中灌滿油后，以利索的動作，將油杯插入杯座即可．另外，保養時還需注意以下幾點：

    (1)油杯下部的4個ф2小孔及杯座上的小槽不允許有堵塞現象，否則，油位計將失效．

    (2)油杯外表面要保持清潔，以保證能清晰地顯示油杯液面：

    (3)防止碰撞．
